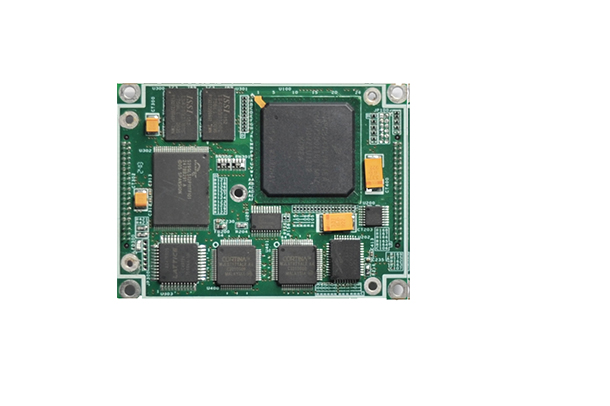

CPM6471系列嵌入式計算機模塊，包含CPM6471、CPM6471-J、CPM6471-T三種型號，都是基于MPC8247處理器設計，擁有PowerPC 603e內核和通信處理模塊(CPM)，外接64bit寬的SDRAM內存,總線頻率達100MHz。該模塊結構采用超小型的模塊化設計，連接器采用插入式接觸，從而避免了表面接觸的不可靠，采用螺釘加固安裝，高抗震動，抗沖擊。低功耗和高可靠性，控制、通信功能卓越，可應用于通信、交通，石油石化等控制領域。
特點
雙處理器內核，一個嵌入式PowerPC 603e內核和一個通信處理模塊(CPM)，16K I-cache，16K D-cache
多路串口，支持RS232電平和TTL電平
LocalBus 16bit地址線/16bit數據線，讀寫控制線
5路外部中斷輸入，電平或下降延觸發模式
小型化，高可靠性，低功耗
軟件支持
VxWorks5.5 和 VxWorks6.8
軌道交通
工業現場
交通控制
通信領域
CPU | MPC8247，400MHz |
外部總線 | 16bit 地址/數據本地總線，5路外部中斷輸入 |
內存 | 128MB@100MHz |
存儲 | 64M NOR FLASH |
外圍接口 | 2 x 10M/100M以太網接口 2 x RS232(三線制)，2 x TTL（三線制） 1 x I2C接口 2 x GPIO |
其它 | 復位輸入 |
功耗 | 典型功耗：3W@3.3V |
濕度 | 工作：10% ～95%；存儲：10% ～ 95% |
溫度 | 工作：分為A、B、C三檔，詳見訂貨信息 存儲：-65℃ ～ +85℃ |
沖擊 | 20G |
振動 | 5Hz～500Hz隨機 |
尺寸 | 74mm（長） x 55mm（寬） x8mm(高) |
訂貨信息：(CPM6471、CPM6471-J和CPM6471-T三種型號功能接口一樣，具體區別請來電咨詢)
1.CPM6471
CPM6471-8247-0401x | MPC8247,400MHz, SDRAM ,128MB |
x | A:0℃～50℃ B:-25℃～+60℃ C:-55℃～+70℃ |
2.CPM6471-J
CPM6471-J-8247-0401x | MPC8247,400MHz, SDRAM ,128MB |
x | A:0℃～50℃ B:-25℃～+60℃ C:-55℃～+70℃ |
3.CPM6471-T
CPM6471-T-8247-0401x | MPC8247,400MHz, SDRAM ,128MB |
x | A:0℃～50℃ B:-25℃～+60℃ C:-55℃～+70℃ |
